DIY AMPLIFIER 2.1 Dengan TDA 2050 dan LM1875 sebagai Pengganti KIT SIMBADDA CST7000

Diawali dari keinginan punya speaker aktif 2.1 di kantor, nemu speaker SIMBADDA CST7000 di FJB Kaskus dalam kondisi sekarat alias apa adanya (rangkaiannya gak beres, belum mati total sih...)

Berawal dari sini maka langsung aja nanya ama Mbah Google dah.... kata kunci nya ngoprek/upgrade CST7000.

 Nemu alamat ini : Oprek SIMBADDA CST7000

 Baca baca dulu sama tulisan para suhu di situ (kebetulan topik nya sama seperti keinginan nih.....)

di situ baru tahu kalau komponen inti nya adalah IC TDA2030 dan IC 4558.

Akhirnya di bongkar deh CST7000 nya, Jeroannya ada 3 IC seri TDA2030 dan 2 IC 4558 tanpa soket trafo catu daya CT 1,5Ampere. Ane ambil komponen yang masih bisa dipakai dari kit tersebut.

Akhirnya hunting ke toko-toko elektronik KIT Amplifier 2.1, hasilnya NIHIL.... kagak ada yg jual....

Penampakan Jeroan CST7000 setelah di sembelih hahahaha....

Penampakan cover box subwoofer CST7000 setelah ane mutilasi...

Tak kenal putus asa akhirnya nanya lagi sama mbah Google dan dapet dah alamat yang jualan KIT 2.1

di sini tempat yang jual : Jualan macam macam KIT

Ane pilih rangkaian yang hampir sama ama Kit asli simbadut....pake IC TDA dan IC 4558.

Sama yang jual dikasih spek seperti dibawah ini , ane pesan selang 2 hari barang sampe dah....

Dari rangkaian diatas IC yang dipakai adalah 1 buah TDA2050 untuk Sub Woofer dan 2 buah IC TDA2040 untuk 2 sattelitenya, IC OpAmp nya pakai 4558+soketnya, Elco Power supply nya pakai 4700UF 25V, dioda pake Bridge 4A.

Ane coba sedikit modifikasi hasil nanya nanya dari Mbah Google :

1. IC OpAmp nya di ganti pakai TL082 (biar karakter vokalnya lebih bersih gan)

2. IC Satelit 2 biji TDA2040 ane ganti pakai LM1875 (cuma dapet KW nih keknya wkwkwkwkwk)

3. Elco besar yang 4700UF 2 biji ane ganti pake 6800UF dengan voltase sama 25V

4. Trafo pakai CT 2 Ampere pakai supply Voltase 15Volt ke rangkaian biar lebih maximal

5. HSF alias pendingin IC TDA dan LM ditambah dengan kipas 8cm biar kagak kepanasan

    (2 biji TDA2040 udah gosong gan ....) efek dari voltase 15Volt adalah panas tinggi.

6. Box nya ane pakai bekas casing PSU komputer, konsep ringkas tapi berisi Gan.

    Ane pilih casing bekas PSU krn terbuat dari logam dan ada tempat kipas, biar antipanas.

7. Trafo bawaan simbadut ane pakai buat Power supply kipas 8cm biar ademmm...

8. Semua speaker statusnya adalah speaker pasif dengan konektor yg bisa bongkar pasang.

    (Konsep intinya adalah adopsi dari PSU Modular Gan wkwkwkwk....)

9. Tambah lampu LED biru biar agak menyala di kegelapan hahahaha.....

Selesai ane test dah dan suaranya mantab dah....bass nya lembut bin jedug, trebelnya ces ces terasa bening.

Pertama dinyalain suara bass subwofer akan kurang jedug, karakter vokal akan lebih menonjol, ini dikarenakan 2 buah elko 6800UF nya belum stabil, jadi jangan langsung di cap kurang bagus hasilnya, tunggu kira-kira minimal 3 jam nonstop nyala, maka suara bass akan lebih mantab......

Masalah panas udah teratasi dengan kipas 8cm gan.... so jangan khawatir IC gosong atau trafo kepanasan hahaha...dingin abis dah udara dalam casing.... don't worry nyala nonstop Gan....

Sebagai catatan, ane melakukan  ujicoba :

1. Trafo ane ganti pake 5Ampere CT, coba di 12V dan 15V hasil sama aja menurut kuping ane gan

    (ini karena speakernya tetep aslinya Simbadut). Kalo pake 18V IC Satelit TDA2040 gak kuat.....

2. Trafo 5 Amper terlalu besar, makan tempat dan berat Gan (trafo ane jual ke supir ane hahahaha)

3. Dengan Trafo 5A ane coba Elco 10.000UF 50V 2 biji hasilnya gak signifikan efeknya....

Jadi menurut kuping ane trafo 5 ampere dan elko 10.000UF gak signifikan perubahannya (terhadap KIT tersebut ya....hehehehe)

Berikut penampakan layout dalam casing PSU komputer (kosep modular wkwkwkwk)

 Agak berantakan karena space terbatas Gan, jadi harap maklum.....

 Layout HSF alias Pendingin IC TDA2050 dan LM1875 biar gak kepanasan....

Semburan kipas 8cm bisa buat dingin trafo dan HSF IC gan.....

Ane jamin tetep dingin walau nonstop 7 hari 7 malem nyala wkwkwkwk

Kipas memakai Trafo Catudaya tersendiri biar gak ganggu kualitas suara ampli Gan.....

Penampakan rangkaian Power Catu Daya Kipas....mantab kan hahahaha....

Beberapa penampakan jeroan detail dalam casing Gan......

Penampakan speaker subwoofer dalam box, Speakernya cuma 30watt 4Ohm

Penampakan SubWoofer bersama 2 Satelit Simbadda yang telah di rapikan....

Hasil akhir rangkaian yang sudah masuk ke dalam casing bekas PSU Komputer

Penempatan SubWoofer ane taruh di dalam lemari meja kerja biar gak keliatan dan suara tambah manteb.

Layout di meja kerja ane Gan.... internet ngebut, musik jedug wkwkwkwk.....

Berdasarkan indikator kuping ane, maka KIT Amplifier 2.1 ini recomended dah buat di rakit sebagai pengganti kit speaker aktif agan jika rusak.
Tak sia sia kerja ane....masalah apapun bisa teratasi asal jangan putus asa Gan.....

SALAM Do It Yourself.... for better life with low cost....

PERLU DICOBA :
1. Pakai trafo 5 ampere yang tidak murni voltase 12volt (seharga 40rb - 50 rban ) jangan yang 5 ampere murni semacam merk ERA (mahal dan kebesaran gan.....). Box trafo terpaksa harus terpisah krn gak muat. Kipas nya akai catudaya 12volt 500ma.
2.  Subwoofer ganti pakai yang  8" atau 10" (ane pake bekas subwoofer mobil merk Revox
3. Speaker satelite ganti pakai speaker pintu mobil bekas saja (6") tambahi tweeter 20 ribuan.
Silakan dicoba dan rasakan bedanya.....

The Story of MILLI VANILLI

Dua pemuda asal Jerman: Fabrice Morvan (Fab) dan Robert Pilatus (Rob) memang terlihat menarik dan seksi dengan segala penampilan eksentriknya. Maka Ketika album All or Nothing (1988) rilis di Eropa, dilanjutkan All Or Nothing -US Remix Album (1989) keluar di Amerika, dengan promosi jitu, Girl You Know It’s True (1989) pun terjual 14 juta kopi di seluruh dunia.

Tour, wawancara, rekaman tv, dan sederet penghargaan pun mereka sabet. Tembang Baby Don’t Forget My Number, Girl I’m Gonna Miss You, dan Blame It On The Rain pun merajalela di tangga lagu seluruh dunia. Tak ayal lagi, mereka pun diganjar Grammy Award untuk Best New Artist pada Februari 1990. Saat itu mereka memang fenomenal, hijrah ke Amerika, mendadak kaya, dan menjadi menjadi artis kelas dunia.

Hingga beberapa saat setelah keluar single Keep on Running (1990), yang merupakan salah satu materi bagi album kedua, mereka membongkar sendiri kebohongan mereka. Alasannya mereka ingin mulai menyanyi dengan suara sendiri di album-album Milli Vanilli. Pada Desember 1989 Charles Shaw lah yang mengaku kepada koran New York bahwa dia adalah 1 diantara 3 penyanyi dibelakang Milli Vanilli tapi segera di ralat karena dibayar US$150 ribu oleh Produsernya , Frank Farian sebagai produser yang mempunyai semua ide dahsyat ini. Merasa keinginannya tak ditanggapi, Rob dan Fab pun buka kartu dalam sebuah konferensi pers. Mereka mengaku berbohong dan mengembalikan Grammy Award yang sempat mereka sabet. Dunia pun terhenyak, popularitas mereka sontak ambrol, orang mulai mencaci-maki, bahkan kabarnya Rob Pilatus sempat mencoba bunuh diri. Karir mereka sebagai Milli Vanilli hancur berantakan. Kerjasama dengan Frank Farian pun pecah di tengah jalan. Rob dan Fab serta Arista Record mendapatkan 27 tuntutan hukum dari masyarakat Amerika, harus mengembalikan uang tiket konser dan album kepada publik sampai tanggal 8 Maret 1992.

Merasa kedoknya telah terbuka, tak mau kebakaran jenggot lebih hangus, sebagai gantinya, Frank Farian menyodorkan The Real Milli Vanilli. Penyanyi sebenarnya yang mengisi suara di seluruh album Milli Vanilli. Meski musiknya masih terasa asyik, Album The Moment of Truth tak mampu melejit karena sosok Rob dan Fab kadung melekat di benak penikmat musik dunia sebagai Milli Vanilli “yang sebenarnya”.

 Pada 1993 Robert Pilatus dan Fabrice Morvan sempat mengeluarkan album dengan tajuk Rob & Fab sebagai usaha bangkit mereka melalui suara asli. Apa boleh buat, tanpa promosi yang berarti serta publik musik yang masih lagi teringat dengan skandal kebohongan mereka, mudah diduga: album itu jeblok di pasaran.

Sejak itu, praktis nama mereka hilang (kali ini bukan saja ditelan bumi, tapi lebih dari itu). Publik musik seolah tak ingat bahwa pernah ada nama Milli Vanilli dengan duo Rob dan Fab di blantika musik dunia.

Pada 1998 Rob menghembuskan nafas terakhir akibat over dosis penyalahgunaan obat-obatan di Frankfurt, Jerman. Sesaat sebelum keluar album Back and in Attack (1998).

Lantas bagaimana dengan Fab? Setelah kematian Rob, Fab malah bangkit kembali di dunia musik. Tentu dengan suara asli. Ia mulai terlibat pada proyek-proyek musik di Amerika. Bahkan pada 2003 Fab mengeluarkan Love Revolution.

Pada 2007 Universal Pictures malah membuat film berdasarkan kisah hidup serta perjalanan musik Milli Vanilli itu sendiri. Ya, Fab bangkit lagi. Ia yang merupakan salah satu dari “tim” proyek Milli Vanilli yang notebene adalah pembohong kelas wahid di blantika musik dunia, berani kembali berdiri dan tegak lagi dengan jati dirinya yang asli.

Seseorang bisa jadi berbuat kesalahan fatal di masa lalu. Berbuat hal paling bodoh dan paling nista sekalipun. Tapi itu semua tak menutup kesempatan bagi seseorang untuk kembali hidup baru, berprestasi, serta kembali setia pada hidup itu sendiri, seperti halnya Fabrice Morvan.

Yang mau download album lengkapnya silakan ambil di :

https://kickass.to/milli-vanilli-discography-1989-1991-mp3-128-320-t5348708.html#main

Ukuran filenya sekitar 705MB via torrent.

##Just enjoying good songs regardless who sing whom. It's still enjoyable##

(c) 2014 diolah dari berbagai sumber

INSTALL DRIVER SOUND BLASTER LIVE CT4760 di WIN7

SOUNBLASTER LIVE CT4760

Karena pusing nyari-nyari driver hardware jadul akhirnya ane mau share biar gak ketularan pusing....
Setelah 3 hari googling maka terpecahkan juga masalahnya, disini ane pasang Soundcard Sounblaster Live seri CT4760 di Windows 7. Maklum Souncard ini sudah dikategorikan hardware JADUL gan jadi



















Langkah Pertama, matikan souncard onboard Agan lewat BIOS, kalo gaktau ya liat manual Mobo nya Gan

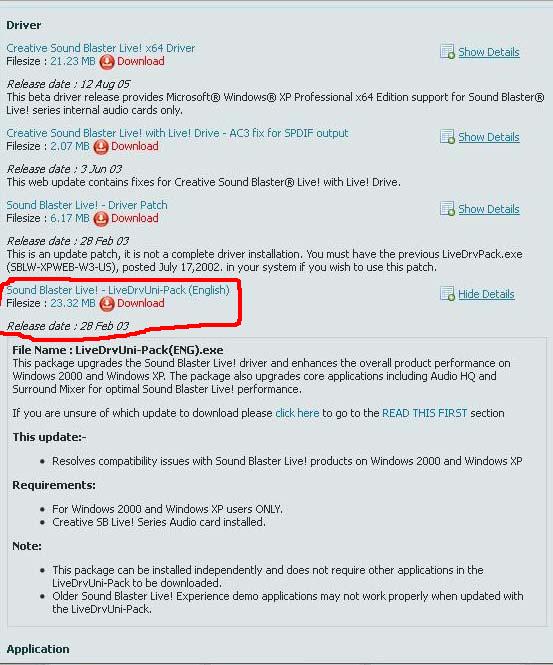

Langkah Kedua donlot drivernya di
